说明：1.TL型钢拖链按照德国技术生产。
2.当需要非标准的弯曲半径或结构与标准有异的拖链时，可与本厂另行协议制造。
3..当钢拖链超过允许的最大宽度Dmax时，可采用由三条链带平行组成的双排拖链。 |

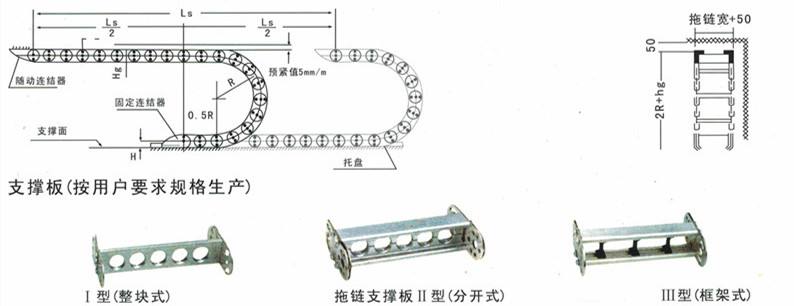

TL钢制拖链支撑板参数 |
型号 |
TL45 |
TL65 |
TL95 |
TL125 |
TL180 |
支撑板形式 |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
e |
10 |
10 |
12 |
12 |
13 |
f |
8 |
8 |
10 |
12 |
15 |
c |
3 |
4 |
5 |
6 |
7 |
|
| TL钢制拖链连接方式 |
 |
| TL钢制拖链其它参数 |
型号/参数 |
hg |
D1 |
Cmin |
j |
k |
m |
l |
l1 |
l2 |
l3 |
l4 |
d |
h |
s |
TL45 |
30 |
14 |
4 |
9.5 |
13.5 |
11.5 |
60 |
50 |
30 |
3 |
10 |
6.5 |
15 |
2 |
TL65 |
44 |
26 |
4 |
13 |
17 |
14 |
95 |
75 |
45 |
5 |
15 |
7 |
22 |
3 |
TL95 |
70 |
46 |
5 |
25 |
30 |
26 |
125 |
105 |
65 |
10 |
20 |
9 |
35 |
4 |
TL125 |
96 |
72 |
6 |
25 |
30 |
25 |
155 |
130 |
80 |
10 |
25 |
11 |
48 |
5 |
TL180 |
144 |
|
7 |
25 |
35 |
29 |
210 |
175 |
115 |
10 |
30 |
13 |
72 |
6 |
|
