1、TLG型钢拖链可承载数量多，重量大的电缆及油管，自由悬置（允许不用支承轮）长度大时，支撑板可依顾客需要制作，钢拖链适用于工作母机，大型机床等移动机械。
    2、TLG型钢制拖链其使用行程最大为32米。适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得不同的弯曲半径。
    3、 TLG型钢拖链的支撑板宽度为100mm至1000mm，孔与孔之间的间隔量为5mm。
    4、 TLG型钢拖链链板的高度，是由电缆最大直径决定的，机床最大限度运转时，如拖链的宽度超过300mm,拖链的长度超过5m时出于稳定性原因，应考虑选择加大一号规格的拖链。链板高度可以根据实际情况选择不同型号。
    5、 TLG型钢拖链的弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600 mm，行程小的可相应选择较小的半径。

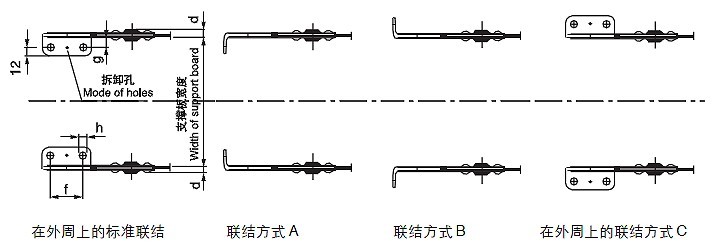

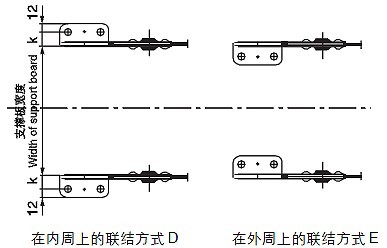

6、TLG型钢制拖链连接固定方式A：固定螺丝在拖链内侧 , 连接固定方式B:固定螺丝在拖链外侧.
7、TLG型钢拖链的外部和内部可安装弹性钢带，以保护电缆和更好地保持内部的清洁，安全可靠。

TLGY型钢制拖链订货须知：
1、钢拖链内宽W由根据实际情况确定（线缆的活动空间为10%）。
2、钢拖链外宽W1=w+2d
3、钢拖链的运行空间，每一米应留5mm的预紧值。

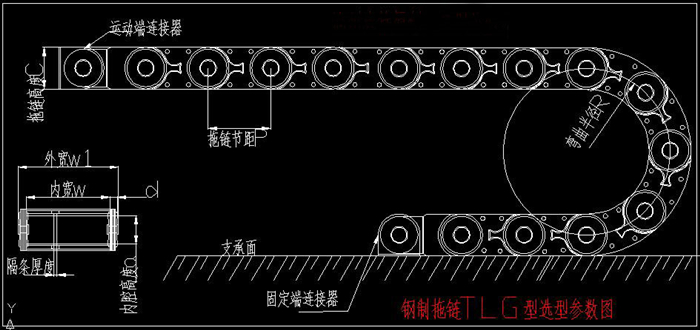

4、钢拖链长度的确定：拖链总长L=L1/2+4R+3P+L0； L1 =运行长度，R=弯曲半径，P=节距， L0=固定端距行程中心的距离； 钢拖链安装最小高度H=2R +h1； h1 =外型高度；当固定点在运行行程中间时(即L0=0),拖链长度最为节约。

订货举例：行程11.2m，弯曲半径300mm，3电缆直径48，3电缆直径28，2软管直径36

   TLG125   / 300    X   6875   /   350    —   A  / B

欢迎新老客户来电咨询，只要你告诉电缆条数，最大电缆直径以及回转半径，我公司就能为您设计出合适的拖链系统！
